ABAP调用外部网站生成彩色二维码打印在smartform中

SAP也提供了标准的二维码功能，只是比较简单，下面的方式是调用在线二维码网站生成的一些酷炫的二维码。

场景：调用外部系统创建一个 QR code ，分别在屏幕和smartform中打印显示。

1、创建smartform


2、在Form Interface中创建一个参数[W_NAME type char20]，用来接收存储在SAP中二维码图片的名称


3、在smartform中创建一个graphics 元素，并命名 &W_NAME&


4、SE38创建执行程序

1. *&---------------------------------------------------------------------*

2. *& Report  Z03_QRCODE_IMAGE

3. *&

4. *&---------------------------------------------------------------------*

5. *&

6. *&

7. *&---------------------------------------------------------------------*

8.

9.

10. *types:  ty_boolean(1) type c.

11. *

12. *constants:

13. *  c_true  type ty_boolean value 'X',

14. *  c_false type ty_boolean value space.

15.

16. DATA : bds_description  LIKE bapisignat-prop_value.

17.

18.

19. * BDS handling

20. CONSTANTS:

21.   c_bds_classname TYPE sbdst_classname VALUE 'DEVC_STXD_BITMAP',

22.   c_bds_classtype TYPE sbdst_classtype VALUE 'OT',          " others

23.   c_bds_mimetype  TYPE bds_mimetp      VALUE 'application/octet-stream',

24.   c_bds_original  TYPE sbdst_doc_var_tg VALUE 'OR'.

25.

26. * Graphic handling

27. CONSTANTS:

28.       c_stdtext  LIKE thead-tdobject VALUE 'TEXT',

29.       c_graphics LIKE thead-tdobject VALUE 'GRAPHICS',

30.       c_bmon     LIKE thead-tdid     VALUE 'BMON',

31.       c_bcol     LIKE thead-tdid     VALUE 'BCOL'.

32.

33.

34. DATA: gi_filename    TYPE rlgrap-filename,

35.       gi_name        TYPE stxbitmaps-tdname,

36.       gi_object      TYPE stxbitmaps-tdobject,

37.       gi_id          TYPE stxbitmaps-tdid,

38.       gi_btype       TYPE stxbitmaps-tdbtype,

39.       gi_resident    TYPE stxbitmaps-resident,

40.       gi_autoheight  TYPE stxbitmaps-autoheight,

41.       gi_bmcomp      TYPE stxbitmaps-bmcomp,

42.       gi_resolution  TYPE stxbitmaps-resolution,

43.       l_extension TYPE rlgrap-filename,

44.       l_docid     TYPE stxbitmaps-docid.

45.

46. "Picture Control

47. DATA: picture_container TYPE REF TO cl_gui_custom_container,

48.       picture_control   TYPE REF TO cl_gui_picture.

49.

50.

51. DATA: l_img_url     TYPE w3url.

52. DATA :l_img_subtype TYPE w3param-cont_type.

53. DATA : l_str_length TYPE i.

54. DATA : url TYPE string.

55. DATA :  l_content_length TYPE  i.

56.

57. DATA :  mime TYPE  w3mimetabtype.

58. DATA: blob TYPE w3mimetabtype,

59.             blob_size TYPE w3param-cont_len,

60.             blob_type TYPE w3param-cont_type.

61.

62. DATA : i_igs_image_converter TYPE REF TO cl_igs_image_converter.

63. DATA: content TYPE xstring.

64. DATA : http_client TYPE REF TO if_http_client.

65.

66.

67. TYPES : BEGIN OF ty_binary,

68.                     binary_field(1000) TYPE c,

69.                END OF ty_binary.

70.

71. DATA : hex_tab1 TYPE TABLE OF ty_binary WITH HEADER LINE.

72.

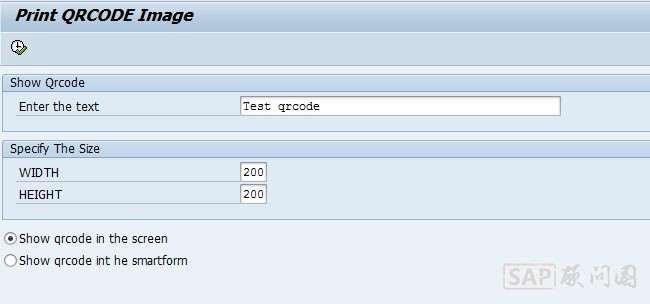

73.

74. SELECTION-SCREEN BEGIN OF BLOCK b1 WITH FRAME TITLE text-001.

75. PARAMETERS : qr_text TYPE char100 OBLIGATORY.

76. SELECTION-SCREEN END OF BLOCK b1.

77.

78.

79.

80. SELECTION-SCREEN BEGIN OF BLOCK b2 WITH FRAME TITLE text-002.

81. PARAMETERS : width TYPE int3,

82.              height TYPE int3.

83. SELECTION-SCREEN END OF BLOCK b2.

84.

85.

86.

87. PARAMETERS : p_rad1 RADIOBUTTON GROUP rd1 DEFAULT 'X',

88.              p_rad2 RADIOBUTTON GROUP rd1.

89.

90.

91. START-OF-SELECTION.

92.

93.   PERFORM download_qrcode.

94.   PERFORM convert_image.

95.

96. *&---------------------------------------------------------------------*

97. *&      Form  DOWNLOAD_QRCODE

98. *&---------------------------------------------------------------------*

99. *       text

100. *----------------------------------------------------------------------*

101. *  -->  p1        text

102. *  <--  p2        text

103. *----------------------------------------------------------------------*

104.

105. FORM download_qrcode .

106.

107. *  CONCATENATE 'http://chart.apis.google.com/chart?chs=200x200&cht=qr&chld=|1&chl=' qr_text '/chart.png' INTO url.

108.   CONCATENATE 'http://qr.topscan.com/api.php?&bg=ffffff&fg=cc0000&pt=00ff00&inpt=000000&text=' qr_text INTO url.

109.

110.   CALL METHOD cl_http_client=>create_by_url

111.     EXPORTING

112.       url                = url

113.     IMPORTING

114.       client             = http_client

115.     EXCEPTIONS

116.       argument_not_found = 1

117.       plugin_not_active  = 2

118.       internal_error     = 3

119.       OTHERS             = 4.

120.

121.

122.   IF sy-subrc = 0.

123.     CALL METHOD http_client->send

124. *  EXPORTING

125. *    timeout                    = CO_TIMEOUT_DEFAULT

126.       EXCEPTIONS

127.         http_communication_failure = 1

128.         http_invalid_state         = 2

129.         http_processing_failed     = 3

130.         http_invalid_timeout       = 4

131.         OTHERS                     = 5.

132.

133.     CALL METHOD http_client->receive

134.       EXCEPTIONS

135.         http_communication_failure = 1

136.         http_invalid_state         = 2

137.         http_processing_failed     = 3

138.         OTHERS                     = 4.

139.

140.

141.     content = http_client->response->get_data( ).

142.

143.     http_client->close( ).

144.

145.     l_str_length = xstrlen( content ).

146.

147.     CALL FUNCTION 'RSFO_XSTRING_TO_MIME'

148.       EXPORTING

149.         c_xstring = content

150.         i_length  = l_str_length

151.       TABLES

152.         c_t_mime  = mime.

153.

154.   ENDIF.

155.

156. ENDFORM.                    " DOWNLOAD_QRCODE

157.

158. *&---------------------------------------------------------------------*

159. *&      Form  CONVERT_IMAGE

160. *&---------------------------------------------------------------------*

161. *       text

162. *----------------------------------------------------------------------*

163. *  -->  p1        text

164. *  <--  p2        text

165. *----------------------------------------------------------------------*

166.

167. FORM convert_image .

168.

169.   CREATE OBJECT i_igs_image_converter .

170.

171.   i_igs_image_converter->input = 'image/png'.

172.   i_igs_image_converter->output = 'image/bmp'.

173.   i_igs_image_converter->width = width.

174.   i_igs_image_converter->height = height.

175.

176.   CALL METHOD i_igs_image_converter->set_image

177.     EXPORTING

178.       blob      = mime

179.       blob_size = l_content_length.

180.

181.

182.   CALL METHOD i_igs_image_converter->execute

183.     EXCEPTIONS

184.       communication_error = 1

185.       internal_error      = 2

186.       external_error      = 3

187.       OTHERS              = 4.

188.

189.   IF sy-subrc = 0.

190.

191.     CALL METHOD i_igs_image_converter->get_image

192.       IMPORTING

193.         blob      = blob

194.         blob_size = blob_size

195.         blob_type = blob_type.

196.

197.   ENDIF.

198.

199.   IF sy-subrc = 0.

200.

201.     IF  p_rad1 = 'X'.

202.

203.       CALL SCREEN '9000'.  "Calling the screen for qrcode display

204.

205.     ELSE.

206.

207.       PERFORM show_smart_form. "calling the smartform for qrcode display

208.

209.     ENDIF.

210.

211.   ENDIF.

212.

213. ENDFORM.                    " CONVERT_IMAGE

214.

215.

216. *&---------------------------------------------------------------------*

217. *&      Module  STATUS_9000  OUTPUT

218. *&---------------------------------------------------------------------*

219. *       text

220. *----------------------------------------------------------------------*

221.

222. MODULE status_9000 OUTPUT.

223.

224.   SET PF-STATUS 'PF'.

225.

226.   "Creating the object for the container

227.

228.   CREATE OBJECT picture_container

229.     EXPORTING

230.       container_name = 'PICTURECONTROL'.

231.   CREATE OBJECT picture_control

232.     EXPORTING

233.       parent = picture_container.

234.

235.   "Calling the screen

236.

237.   PERFORM call_screen.

238.

239. ENDMODULE.                 " STATUS_9000  OUTPUT

240.

241. *&---------------------------------------------------------------------*

242. *&      Form  CALL_SCREEN

243. *&---------------------------------------------------------------------*

244. *       text

245. *----------------------------------------------------------------------*

246. *  -->  p1        text

247. *  <--  p2        text

248. *----------------------------------------------------------------------*

249.

250. FORM call_screen .

251.

252.   "Creating the url of the image for the display in the container in the screen

253.   SPLIT blob_type AT '/' INTO blob_type l_img_subtype.

254.

255.   CALL FUNCTION 'DP_CREATE_URL'

256.     EXPORTING

257.       type     = blob_type

258.       subtype  = l_img_subtype

259.       size     = blob_size

260.       lifetime = cndp_lifetime_transaction

261.     TABLES

262.       data     = blob

263.     CHANGING

264.       url      = l_img_url

265.     EXCEPTIONS

266.       OTHERS   = 1.

267.

268.

269.   IF sy-subrc IS INITIAL.

270.     CALL METHOD picture_control->load_picture_from_url

271.       EXPORTING

272.         url = l_img_url.

273.   ENDIF.

274.

275. ENDFORM.                    " CALL_SCREEN

276.

277. *&---------------------------------------------------------------------*

278. *&      Module  USER_COMMAND_9000  INPUT

279. *&---------------------------------------------------------------------*

280. *       text

281. *----------------------------------------------------------------------*

282. MODULE user_command_9000 INPUT.

283.

284.   IF sy-ucomm = 'BACK'.

285.

286.     LEAVE TO SCREEN 0.

287.

288.   ENDIF.

289.

290. ENDMODULE.                 " USER_COMMAND_9000  INPUT

291.

292. *&---------------------------------------------------------------------*

293. *&      Form  SHOW_SMART_FORM

294. *&---------------------------------------------------------------------*

295. *       text

296. *----------------------------------------------------------------------*

297. *  -->  p1        text

298. *  <--  p2        text

299. *----------------------------------------------------------------------*

300.

301. FORM show_smart_form .

302.

303.   gi_name = 'QRCODE10'.         "name of the qrcode will be in se78 after one time running this program

304.   gi_object = 'GRAPHICS'.

305.   gi_id = 'BMAP'.

306.   gi_btype = 'BCOL'. "If u want black and white pass BMON

307.   gi_resident = ' '.

308.   gi_autoheight =  'X'.

309.   gi_bmcomp = 'X'.

310.   l_extension = 'BMP'.

311.

312.   "importing the image into se78 before displaying it in the smartform.

313.

314.   PERFORM import_bitmap_bds    USING blob

315.                                    gi_name

316.                                    gi_object

317.                                    gi_id

318.                                    gi_btype

319.                                    l_extension

320.                                    ' '

321.                                    gi_resident

322.                                    gi_autoheight

323.                                    gi_bmcomp

324.                           CHANGING l_docid

325.                                    gi_resolution.

326.

327.

328.   IF sy-subrc = 0.

329.

330.     DATA:fname TYPE rs38l_fnam.

331.

332.     "gettingt the name FM of the smartform

333.     CALL FUNCTION 'SSF_FUNCTION_MODULE_NAME'

334.       EXPORTING

335.         formname           = 'ZQR_TEST'

336. *       VARIANT            = ' '

337. *       DIRECT_CALL        = ' '

338.       IMPORTING

339.         fm_name            = fname

340.       EXCEPTIONS

341.         no_form            = 1

342.         no_function_module = 2

343.         OTHERS             = 3.

344.     "Calling the FM of the smartform for display

345.     CALL FUNCTION fname

346.       EXPORTING

347. *       ARCHIVE_INDEX    =

348. *       ARCHIVE_INDEX_TAB          =

349. *       ARCHIVE_PARAMETERS         =

350. *       CONTROL_PARAMETERS         =

351. *       MAIL_APPL_OBJ    =

352. *       MAIL_RECIPIENT   =

353. *       MAIL_SENDER      =

354. *       OUTPUT_OPTIONS   =

355. *       USER_SETTINGS    = 'X'

356.         w_name           = 'QRCODE10'

357. *  IMPORTING

358. *       DOCUMENT_OUTPUT_INFO       =

359. *       JOB_OUTPUT_INFO  =

360. *       JOB_OUTPUT_OPTIONS         =

361.       EXCEPTIONS

362.         formatting_error = 1

363.         internal_error   = 2

364.         send_error       = 3

365.         user_canceled    = 4

366.         OTHERS           = 5.

367.     IF sy-subrc <> 0.

368. * Implement suitable error handling here

369.     ENDIF.

370.

371.   ENDIF.

372.

373. ENDFORM.                    " SHOW_SMART_FORM

374.

375. *&---------------------------------------------------------------------*

376. *&      Form  IMPORT_BITMAP_BDS (Copied from standard program and modified it as per the requirement)

377. *&---------------------------------------------------------------------*

378. FORM import_bitmap_bds

379.         USING    p_blob       TYPE w3mimetabtype

380.                  p_name           TYPE stxbitmaps-tdname

381.                  p_object         TYPE stxbitmaps-tdobject

382.                  p_id             TYPE stxbitmaps-tdid

383.                  p_btype          TYPE stxbitmaps-tdbtype

384.                  p_format         TYPE c

385.                  p_title          LIKE bds_description

386.                  p_resident       TYPE stxbitmaps-resident

387.                  p_autoheight     TYPE stxbitmaps-autoheight

388.                  p_bmcomp         TYPE stxbitmaps-bmcomp

389.         CHANGING p_docid          TYPE stxbitmaps-docid

390.                  p_resolution     TYPE stxbitmaps-resolution.

391.

392.

393.   DATA: l_object_key TYPE sbdst_object_key.

394.   DATA: l_tab        TYPE ddobjname.

395.

396.   DATA: BEGIN OF l_bitmap OCCURS 0,

397.           l(64) TYPE x,

398.         END OF l_bitmap.

399.

400.   DATA: l_filename        TYPE string,

401.         l_bytecount       TYPE i,

402.         l_bds_bytecount   TYPE i.

403.   DATA: l_color(1)        TYPE c,

404.

405.         l_width_tw        TYPE stxbitmaps-widthtw,

406.         l_height_tw       TYPE stxbitmaps-heighttw,

407.         l_width_pix       TYPE stxbitmaps-widthpix,

408.         l_height_pix      TYPE stxbitmaps-heightpix.

409.   DATA: l_bds_object      TYPE REF TO cl_bds_document_set,

410.         l_bds_content     TYPE sbdst_content,

411.         l_bds_components  TYPE sbdst_components,

412.         wa_bds_components TYPE LINE OF sbdst_components,

413.         l_bds_signature   TYPE sbdst_signature,

414.         wa_bds_signature  TYPE LINE OF sbdst_signature,

415.         l_bds_properties  TYPE sbdst_properties,

416.         wa_bds_properties TYPE LINE OF sbdst_properties.

417.

418.   DATA  wa_stxbitmaps TYPE stxbitmaps.

419.

420.

421.

422. * Enqueue

423.   PERFORM enqueue_graphic USING p_object

424.                                 p_name

425.                                 p_id

426.                                 p_btype.

427.

428.

429. * Bitmap conversion

430.   CALL FUNCTION 'SAPSCRIPT_CONVERT_BITMAP_BDS'

431.     EXPORTING

432.       color                    = 'X'

433.       format                   = p_format

434.       resident                 = p_resident

435.       bitmap_bytecount         = l_bytecount

436.       compress_bitmap          = p_bmcomp

437.     IMPORTING

438.       width_tw                 = l_width_tw

439.       height_tw                = l_height_tw

440.       width_pix                = l_width_pix

441.       height_pix               = l_height_pix

442.       dpi                      = p_resolution

443.       bds_bytecount            = l_bds_bytecount

444.     TABLES

445.       bitmap_file              = p_blob

446.       bitmap_file_bds          = l_bds_content

447.     EXCEPTIONS

448.       format_not_supported     = 1

449.       no_bmp_file              = 2

450.       bmperr_invalid_format    = 3

451.       bmperr_no_colortable     = 4

452.       bmperr_unsup_compression = 5

453.       bmperr_corrupt_rle_data  = 6

454.       OTHERS                   = 7.

455.

456.   IF sy-subrc <> 0.

457.

458.     PERFORM dequeue_graphic USING p_object

459.                                   p_name

460.                                   p_id

461.                                   p_btype.

462.     MESSAGE ID sy-msgid TYPE sy-msgty NUMBER sy-msgno

463.             WITH sy-msgv1 sy-msgv2 sy-msgv3 sy-msgv4

464.     RAISING conversion_failed.

465.

466.   ENDIF.

467.

468.

469.

470. * Save bitmap in BDS

471.   CREATE OBJECT l_bds_object.

472.

473.   wa_bds_components-doc_count  = '1'.

474.   wa_bds_components-comp_count = '1'.

475.   wa_bds_components-mimetype   = c_bds_mimetype.

476.   wa_bds_components-comp_size  = l_bds_bytecount.

477.   APPEND wa_bds_components TO l_bds_components.

478.

479.   IF p_docid IS INITIAL.          " graphic is new

480.

481.     wa_bds_signature-doc_count = '1'.

482.     APPEND wa_bds_signature TO l_bds_signature.

483.

484.

485.     CALL METHOD l_bds_object->create_with_table

486.       EXPORTING

487.         classname  = c_bds_classname

488.         classtype  = c_bds_classtype

489.         components = l_bds_components

490.         content    = l_bds_content

491.       CHANGING

492.         signature  = l_bds_signature

493.         object_key = l_object_key

494.       EXCEPTIONS

495.         OTHERS     = 1.

496.

497.     IF sy-subrc <> 0.

498.

499.       PERFORM dequeue_graphic USING p_object

500.                                     p_name

501.                                     p_id

502.                                     p_btype.

503. *      message e285 with p_name  'BDS'.

504.

505.     ENDIF.

506.

507.     READ TABLE l_bds_signature INDEX 1 INTO wa_bds_signature

508.     TRANSPORTING doc_id.

509.

510.     IF sy-subrc = 0.

511.

512.       p_docid = wa_bds_signature-doc_id.

513.

514.     ELSE.

515.

516.       PERFORM dequeue_graphic USING p_object

517.                                     p_name

518.                                     p_id

519.                                     p_btype.

520. *      message e285 with p_name 'BDS'.

521.

522.     ENDIF.

523.

524.   ELSE.                " graphic already exists

525.

526. ********* read object_key for faster access *****

527.     CLEAR l_object_key.

528.     SELECT SINGLE * FROM stxbitmaps INTO wa_stxbitmaps

529.         WHERE tdobject = p_object

530.           AND tdid     = p_id

531.           AND tdname   = p_name

532.           AND tdbtype  = p_btype.

533.

534.     SELECT SINGLE tabname FROM bds_locl INTO l_tab

535.        WHERE classname = c_bds_classname

536.           AND classtype = c_bds_classtype.

537.

538.     IF sy-subrc = 0.

539.

540.       SELECT SINGLE object_key FROM (l_tab) INTO l_object_key

541.         WHERE loio_id = wa_stxbitmaps-docid+10(32)

542.           AND classname = c_bds_classname

543.             AND classtype = c_bds_classtype.

544.

545.     ENDIF.

546.

547. ******** read object_key end ********************

548.

549.     CALL METHOD l_bds_object->update_with_table

550.       EXPORTING

551.         classname     = c_bds_classname

552.         classtype     = c_bds_classtype

553.         object_key    = l_object_key

554.         doc_id        = p_docid

555.         doc_ver_no    = '1'

556.         doc_var_id    = '1'

557.       CHANGING

558.         components    = l_bds_components

559.         content       = l_bds_content

560.       EXCEPTIONS

561.         nothing_found = 1

562.         OTHERS        = 2.

563.

564.     IF sy-subrc = 1.   " inconsistency STXBITMAPS - BDS; repeat check in

565.

566.       wa_bds_signature-doc_count = '1'.

567.       APPEND wa_bds_signature TO l_bds_signature.

568.

569.       CALL METHOD l_bds_object->create_with_table

570.         EXPORTING

571.           classname  = c_bds_classname

572.           classtype  = c_bds_classtype

573.           components = l_bds_components

574.           content    = l_bds_content

575.         CHANGING

576.           signature  = l_bds_signature

577.           object_key = l_object_key

578.         EXCEPTIONS

579.           OTHERS     = 1.

580.

581.       IF sy-subrc <> 0.

582.         PERFORM dequeue_graphic USING p_object

583.                                       p_name

584.                                       p_id

585.                                       p_btype.

586. *        message e285 with p_name 'BDS'.

587.

588.       ENDIF.

589.

590.       READ TABLE l_bds_signature INDEX 1 INTO wa_bds_signature

591.       TRANSPORTING doc_id.

592.       IF sy-subrc = 0.

593.         p_docid = wa_bds_signature-doc_id.

594.       ELSE.

595.

596.         PERFORM dequeue_graphic USING p_object

597.                                       p_name

598.                                       p_id

599.                                       p_btype.

600.

601. *        message e285 with p_name 'BDS'.

602.

603.       ENDIF.

604.

605.     ELSEIF sy-subrc = 2.

606.

607.       PERFORM dequeue_graphic USING p_object

608.                                     p_name

609.                                     p_id

610.                                     p_btype.

611.

612. *      message e285 with p_name 'BDS'.

613.

614.     ENDIF.

615.

616.   ENDIF.

617.

618. * Save bitmap header in STXBITPMAPS

619.   wa_stxbitmaps-tdname     = p_name.

620.   wa_stxbitmaps-tdobject   = p_object.

621.   wa_stxbitmaps-tdid       = p_id.

622.   wa_stxbitmaps-tdbtype    = p_btype.

623.   wa_stxbitmaps-docid      = p_docid.

624.   wa_stxbitmaps-widthpix   = l_width_pix.

625.   wa_stxbitmaps-heightpix  = l_height_pix.

626.   wa_stxbitmaps-widthtw    = l_width_tw.

627.   wa_stxbitmaps-heighttw   = l_height_tw.

628.   wa_stxbitmaps-resolution = p_resolution.

629.   wa_stxbitmaps-resident   = p_resident.

630.   wa_stxbitmaps-autoheight = p_autoheight.

631.   wa_stxbitmaps-bmcomp     = p_bmcomp.

632.   INSERT INTO stxbitmaps VALUES wa_stxbitmaps.

633.

634.   IF sy-subrc <> 0.

635.

636.     UPDATE stxbitmaps FROM wa_stxbitmaps.

637.

638.     IF sy-subrc <> 0.

639.

640. *       message e285 with p_name 'STXBITMAPS'.

641.

642.     ENDIF.

643.

644.   ENDIF.

645.

646.

647.

648. * Set description in BDS attributes

649.

650.   wa_bds_properties-prop_name  = 'DESCRIPTION'.

651.   wa_bds_properties-prop_value = p_title.

652.   APPEND wa_bds_properties TO l_bds_properties.

653.

654.

655.   CALL METHOD l_bds_object->change_properties

656.     EXPORTING

657.       classname  = c_bds_classname

658.       classtype  = c_bds_classtype

659.       object_key = l_object_key

660.       doc_id     = p_docid

661.       doc_ver_no = '1'

662.       doc_var_id = '1'

663.     CHANGING

664.       properties = l_bds_properties

665.     EXCEPTIONS

666.       OTHERS     = 1.

667.

668.   PERFORM dequeue_graphic USING p_object

669.                                 p_name

670.                                 p_id

671.                                 p_btype.

672.

673.

674.

675. ENDFORM.

676.

677. *&---------------------------------------------------------------------*

678. *&      Form  ENQUEUE_GRAPHIC

679. *&---------------------------------------------------------------------*

680. * Enqueue of graphics stored in BDS

681. *----------------------------------------------------------------------*

682.

683. FORM enqueue_graphic USING p_object

684.                            p_name

685.                            p_id

686.                            p_btype.

687.

688.

689.   CALL FUNCTION 'ENQUEUE_ESSGRABDS'

690.     EXPORTING

691. *     MODE_STXBITMAPS = 'E'

692.       tdobject     = p_object

693.       tdname       = p_name

694.       tdid         = p_id

695.       tdbtype      = p_btype

696. *     X_TDOBJECT   = ' '

697. *     X_TDNAME     = ' '

698. *     X_TDID       = ' '

699. *     X_TDBTYPE    = ' '

700. *     _SCOPE       = '2'

701. *     _WAIT        = ' '

702. *     _COLLECT     = ' '

703.     EXCEPTIONS

704.       foreign_lock = 1

705.       OTHERS       = 2.

706.

707.   IF sy-subrc <> 0.

708.     MESSAGE ID sy-msgid TYPE sy-msgty NUMBER sy-msgno

709.           WITH sy-msgv1 sy-msgv2 sy-msgv3 sy-msgv4

710.     RAISING enqueue_failed.

711.   ENDIF.

712.

713. ENDFORM.                    " ENQUEUE_GRAPHIC

714.

715.

716.

717. *&---------------------------------------------------------------------*

718. *&      Form  DEQUEUE_GRAPHIC

719. *&---------------------------------------------------------------------*

720. * Dequeue of graphics stored in BDS

721. *----------------------------------------------------------------------*

722.

723. FORM dequeue_graphic USING p_object

724.                            p_name

725.                            p_id

726.                            p_btype.

727.

728.   CALL FUNCTION 'DEQUEUE_ESSGRABDS'

729.     EXPORTING

730. *     MODE_STXBITMAPS = 'E'

731. *     X_TDOBJECT      = ' '

732. *     X_TDNAME = ' '

733. *     X_TDID   = ' '

734. *     X_TDBTYPE       = ' '

735. *     _SCOPE   = '3'

736. *     _SYNCHRON       = ' '

737. *     _COLLECT = ' '

738.       tdobject = p_object

739.       tdname   = p_name

740.       tdid     = p_id

741.       tdbtype  = p_btype.

742.

743. ENDFORM.                    " DEQUEUE_GRAPHIC

复制代码

创建一个screen 9000，并创建逻辑流；在屏幕上创建一个 acustom control，命名‘PICTURECONTROL’。

5、执行程序调试

Show Qrcode in the screen

Show Qrcode in the smartform


6、在线提供二维码接口的网站
二维码 API接口参数
还有很多参数，实现各种酷炫效果，拿去！

这个需要下载工具么，二维码的。
